In questo Webinar di 28 minuti “Autodesk Nastran In CAD: il Calcolo della Fatica in Autodesk Inventor”, Alessandro Quadrio, nostro Technical Consultant, dimostra il tool per la simulazione meccanica ingegneristica integrato in Autodesk Inventor.
Per la demo utilizza il modello digitale di una protesi d’anca in titanio grado 5.

Autodesk Nastran In Cad è il simulatore meccanico di Autodesk integrato in Autodesk Inventor. Estende la capacità di simulazione 3D già disponibile nel modulo Simulation di Inventor aggiungendo vari tipi di analisi e scenari:

  • Statica Lineare
  • Analisi Buckling
  • Analisi Modale
  • Analisi Modale Precaricata
  • Analisi Termica Stazionaria
  • Analisi dei Compositi
  • Analisi di Assieme
  • Stress Termico
  • Analisi Statica Non Lineare
  • Transitorio Termico Non Lineare
  • Stazionario Termico Non Lineare
  • Vibrazioni Casuali
  • Risposta in Frequenza
  • Risposta in Frequenza Lineare e Non Lineare
  • Materiali Iperelastici
  • Drop Test e Impatti

Questo demo-webinar è incentrato sul calcolo della fatica del modello digitale di una protesi d’anca progettato in Autodesk Inventor.

Alessandro inizia la sua prova di simulazione eseguendo dapprima l’analisi statica, per valutare i carichi applicati, e poi l’analisi a elementi finiti e calcolo della fatica, per definire il ciclo vita della protesi da realizzare.

Già in ambiente Inventor, volendo è disponibile una prima, basica, analisi statica e modale dell’oggetto.
E’ possibile approfondire le prove di simulazione con Autodesk Nastran In CAD con un semplice clic da Inventor: il modello digitale e l’ambiente di progettazione restano invariati e si trova già di default un’analisi statica lineare, utile nell’esempio di Alessandro, per poi arrivare ad eseguire un calcolo di fatica multi assieme.

Sulla barra a sinistra dell’interfaccia principale di Nastran In CAD, sono indicate le fasi necessarie da svolgere preventivamente all’esecuzione del test di simulazione prescelto.

Per eseguire l’analisi statica della protesi in oggetto, Alessandro passa attraverso quattro principali operazioni:

  1. Conferma del materiale attraverso la funzione idealizzazione che ne consente anche l’eventuale modifica.
  2. Selezione e Impostazione dei Vincoli ed eventuale personalizzazione
  3. Applicazione di Carichi e Forze
  4. Impostazione della mesh.

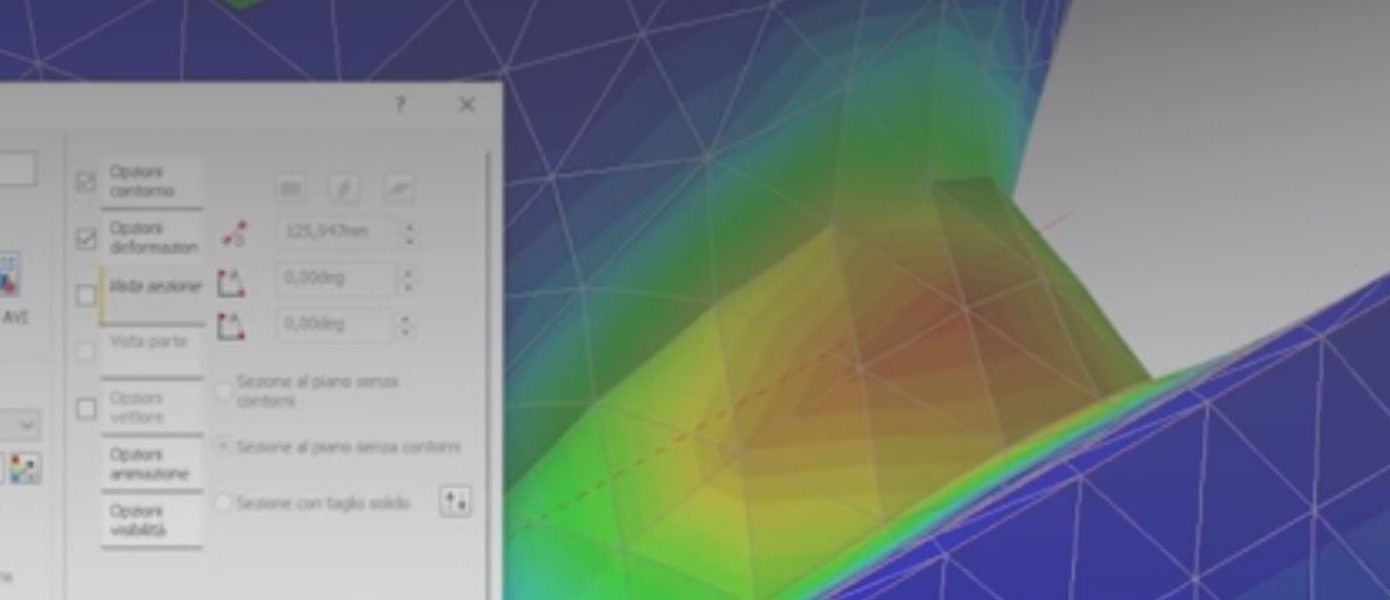

Eseguiti i calcoli e ottenuto il risultato è possibile verificare anche direttamente nell’interfaccia grafica di Nastran In CAD il modello 3D simulato con dettagli di viste e sezioni e rendering di vario tipo per visualizzare graficamente dove iniziano e finiscono le fasi di stress, ad esempio; è possibile visualizzare anche un’animazione sul modello digitale.

Duplicando il modello della protesi simulato mediante analisi statica, si procede alla selezione dell’analisi di fatica.
Nastran In CAD sulla barra a sinistra dell’interfaccia principale proporrà un nuovo percorso necessario all’esecuzione dei calcoli di simulazione. In questo caso, sono da definire tre fasi necessarie:

  1. Impostazione a fatica e definizione del ciclo vita delle sollecitazioni
  2. Impostazione di un carico distribuito nel tempo
  3. Impostazione del grado di deterioramento del materiale nel tempo.
